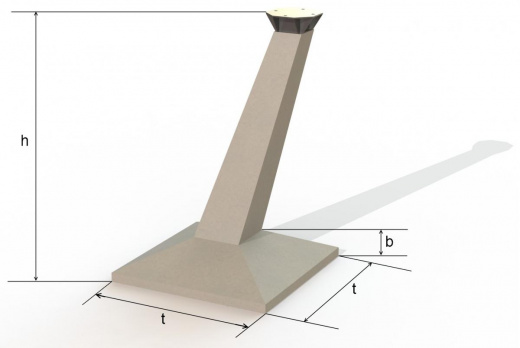

                                                                                                      Фундамент линий электропередач Ф 6А5М

                                                                                                      Фундамент линий электропередач Ф 6А5М
                                                                                                      Длина (L):
                                                                                                      2 700.00мм
                                                                                                      Ширина (B):
                                                                                                      2 700.00мм
                                                                                                      Высота (H):
                                                                                                      3 115.00мм
                                                                                                      Высота (b):
                                                                                                      404.00мм
                                                                                                      Масса:
                                                                                                      6.75т
                                                                                                      Объём:
                                                                                                      2.70м3
                                                                                                      Вес товара:
                                                                                                      6.75

                                                                                                      Для установки в грунт любой металлической опоры ЛЭП используются специальные конструкции – фундаменты. Существует достаточно много проектов и разновидностей данных конструкций и каждая из разновидностей проектировалась для эксплуатации при определенных условиях. Железобетонные фундаменты Ф 6 А5М, были спроектированы в рамках серии 3.407-115, и предназначены для обеспечения устойчивости анкерно-угловой металлической опоры высоковольтной линии электропередач. Внешне, данные конструкции представляют собой монолитный «гриб», с наклонной стойкой, соосной с поясом опор и наголовником, конструкция которого обеспечивает горизонтальное опирание плиты бошмака опоры. На фундаменты Ф 6 А5М предусмотрена установка модернизированных наголовников. Такие фундаменты Ф 6 А5М имеют оголовники с карманами под болты, до бетонирования прикрепляемые к армокаркасу и размещающиеся внутри металлической опалубки.

                                                                                                      При монтаже опоры между верхним листом оголовника и плитой башмака опоры устанавливается прокладка, перераспределяющая горизонтальные нагрузки между болтами. Фундаменты Ф 6 А5М рассчитаны на установку болтов диаметром 42 и 48 мм с базой 250 мм.

                                                                                                      Стороны плиты основания фундаментов Ф 6 А5М с наклонными стойками при установке под опору располагаются под углом 45 градусов к осям опор.

                                                                                                      Фундаменты Ф 6 А5М повышают устойчивость опор к воздействию ветровой нагрузки и применяются в строительстве объектов энергетики для увеличения прочности конструкции опор в грунте и последующей эксплуатации стальных опор ЛЭП.

                                                                                                      Цена: 120 200
