                                                                                                        Фундамент линий электропередач Ф 6АМ

                                                                                                        Фундамент линий электропередач Ф 6АМ

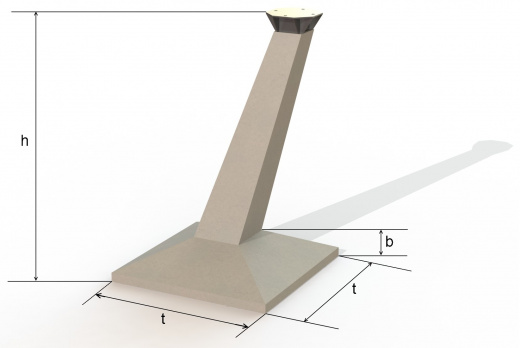

                                                                                                        Длина (L):
                                                                                                        3 000.00мм
                                                                                                        Ширина (B):
                                                                                                        2 020.00мм
                                                                                                        Высота (H):
                                                                                                        3 115.00мм
                                                                                                        Высота (b):
                                                                                                        400.00мм
                                                                                                        Масса:
                                                                                                        6.90т
                                                                                                        Объём:
                                                                                                        2.70м3
                                                                                                        Вес товара:
                                                                                                        6.9

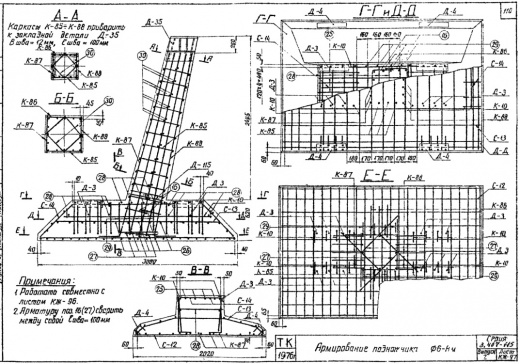

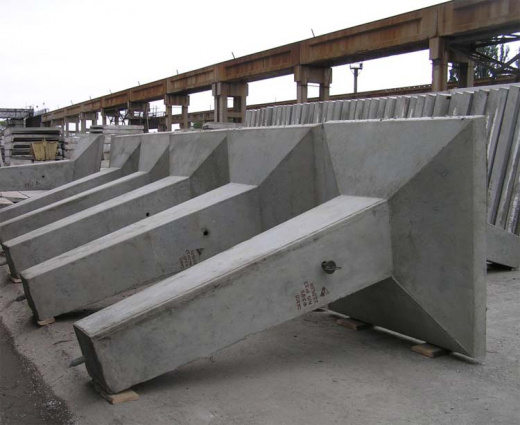

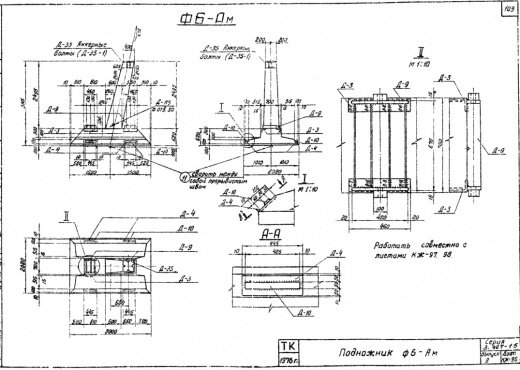

                                                                                                        Для установки в грунт любой металлической опоры ЛЭП используются специальные конструкции – фундаменты. Существует достаточно много проектов и разновидностей данных конструкций и каждая из разновидностей проектировалась для эксплуатации при определенных условиях. Железобетонные фундаменты Ф 6 Ам, были спроектированы в рамках серии 3.407-115, и предназначены для обеспечения устойчивости анкерно-угловой металлической опоры высоковольтной линии электропередач. Внешне, данные конструкции представляют собой монолитный «гриб», с наклонной стойкой, соосной с поясом опор и наголовником, конструкция которого обеспечивает горизонтальное опирание плиты бошмака опоры. На фундаменты Ф 6 Ам предусмотрена установка модернизированных наголовников.Такие фундаменты Ф 6 Ам имеют оголовники с карманами под болты, до бетонирования прикрепляемые к армокаркасу и размещающиеся внутри металлической опалубки.

                                                                                                        При монтаже опоры между верхним листом оголовника и плитой башмака опоры устанавливается прокладка, перераспределяющая горизонтальные нагрузки между болтами. Фундаменты Ф 6 Ам рассчитаны на установку 4 х болтов диаметром 42 мм с базой 250 мм.

                                                                                                        Стороны плиты основания фундаментов Ф 5 Ам с наклонными стойками при установке под опору располагаются под углом 45 градусов к осям опор.

                                                                                                        Фундаменты Ф 6 Ам повышают устойчивость опор к воздействию ветровой нагрузки и применяются в строительстве объектов энергетики для увеличения прочности конструкции опор в грунте и последующей эксплуатации стальных опор ЛЭП.

                                                                                                        Цена: 119 600

                                                                                                        Заявка на товар

                                                                                                        Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы (по наличию, срокам поставки, цене, кредитованию, специальным предложениям)

                                                                                                        Заявка на товар

                                                                                                        Возникли вопросы по товару? Обратитесь к специалисту:

                                                                                                        +7 (863) 256-34-57 +7 (863) 256-75-50
