                                                                                                      Фундамент линий электропередач Ф 5АМ

                                                                                                      Фундамент линий электропередач Ф 5АМ

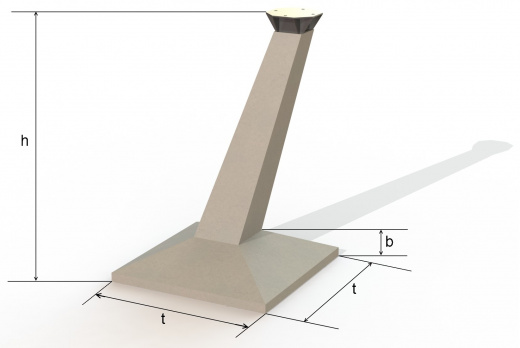

                                                                                                      Длина (L):
                                                                                                      2 700.00мм
                                                                                                      Ширина (B):
                                                                                                      2 700.00мм
                                                                                                      Высота (H):
                                                                                                      3 115.00мм
                                                                                                      Высота (b):
                                                                                                      408.00мм
                                                                                                      Масса:
                                                                                                      6.25т
                                                                                                      Объём:
                                                                                                      2.50м3
                                                                                                      Вес товара:
                                                                                                      6.25

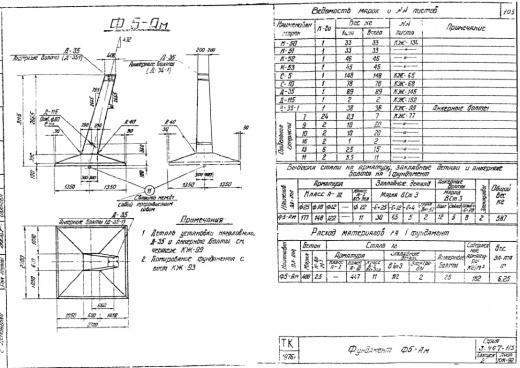

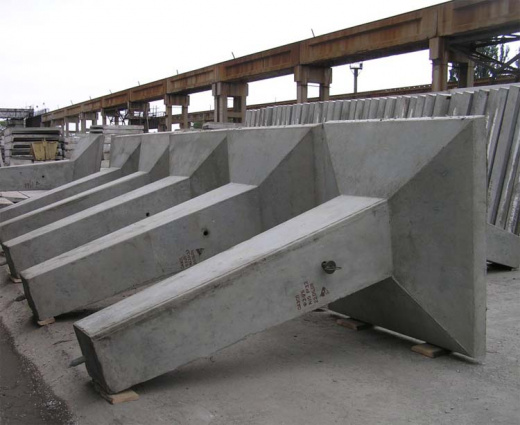

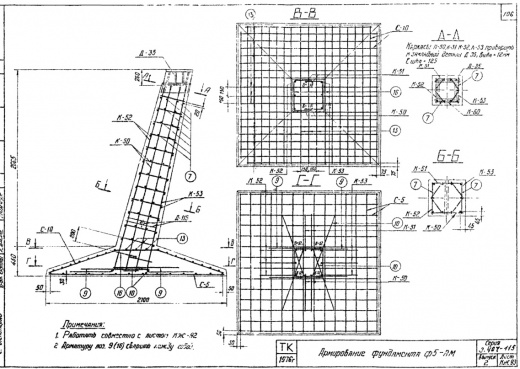

                                                                                                      Для установки в грунт любой металлической опоры ЛЭП используются специальные конструкции – фундаменты. Существует достаточно много проектов и разновидностей данных конструкций и каждая из разновидностей проектировалась для эксплуатации при определенных условиях. Железобетонные фундаменты Ф 5 Ам, были спроектированы в рамках серии 3.407-115, и предназначены для обеспечения устойчивости анкерно-угловой металлической опоры высоковольтной линии электропередач. Внешне, данные конструкции представляют собой монолитный «гриб», с наклонной стойкой, соосной с поясом опор и наголовником, конструкция которого обеспечивает горизонтальное опирание плиты бошмака опоры. На фундаменты Ф 5 Ам предусмотрена установка модернизированных наголовников. Такие фундаменты Ф 5 Ам имеют оголовники с карманами под болты, до бетонирования прикрепляемые к армокаркасу и размещающиеся внутри металлической опалубки.

                                                                                                      При монтаже опоры между верхним листом оголовника и плитой башмака опоры устанавливается прокладка, перераспределяющая горизонтальные нагрузки между болтами. Фундаменты Ф 5 Ам рассчитаны на установку 4 х болтов диаметром 42 мм с базой 250 мм.

                                                                                                      Стороны плиты основания фундаментов Ф 5 Ам с наклонными стойками при установке под опору располагаются под углом 45 градусов к осям опор.

                                                                                                      Фундаменты Ф 5 Ам повышают устойчивость опор к воздействию ветровой нагрузки и применяются в строительстве объектов энергетики для увеличения прочности конструкции опор в грунте и последующей эксплуатации стальных опор ЛЭП.

                                                                                                      Цена: 104 900

                                                                                                      Заявка на товар

                                                                                                      Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы (по наличию, срокам поставки, цене, кредитованию, специальным предложениям)

                                                                                                      Заявка на товар

                                                                                                      Возникли вопросы по товару? Обратитесь к специалисту:

                                                                                                      +7 (863) 256-34-57 +7 (863) 256-75-50
