Ригель железобетонный с полками для опирания плит перекрытия ИБ 2-2 – опорная балка, задача которой состоит в передаче нагрузки плит перекрытия на опору. Железобетонный ригель используется в многоэтажных производственных зданиях. Балка ригеля прочно укладывается и закрепляется на опорах и колоннах, обеспечивая безопасное распределение вертикальной нагрузки.
Совместно с колоннами, ригели играют значительную роль в формировании каркаса здания, так как воспринимают все активные и статические внешние нагрузки.

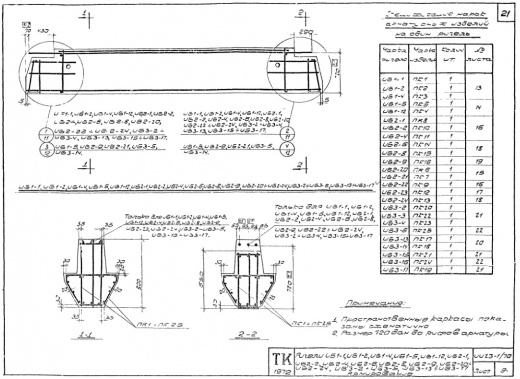

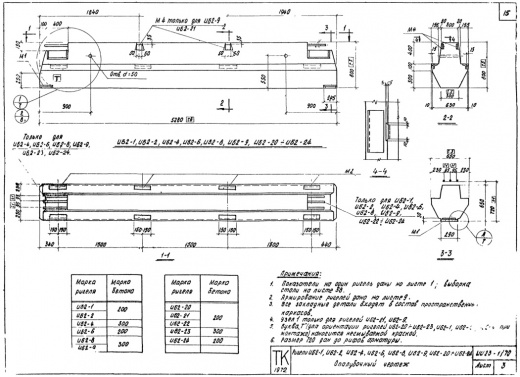

Ригели ИБ 2-2 выпускаются согласно Серии ИИ 23-1/70.
Применение железобетонного ригеля ИБ 2-2 реализуется в индустриальных зданиях с пролетами 6 метров исключительно в неагрессивных и слабоагрессивных средах. Ригели данного типа используются исключительно в несейсмических районах (не более 6 баллов).

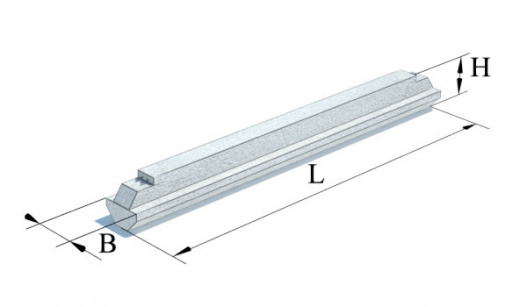

Ригель представляет собой вытянутую балку с тавровым сечением. Тавровое сечение ригеля серии ИИ 23-1/70 обуславливает наличие двух полок для опирания плит перекрытия.
Условные обозначения:
ИБ 2-2:
- ИБ2 - типоразмер ригеля;
- 2 - порядковый номер ригеля по несущей способности.
