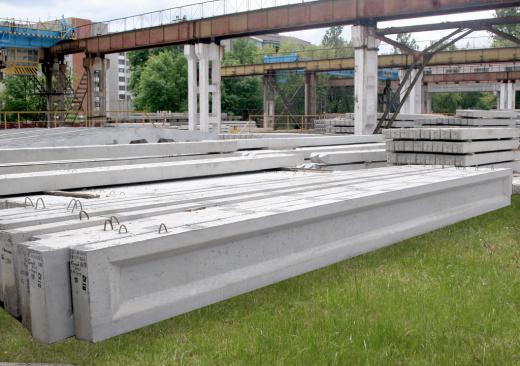

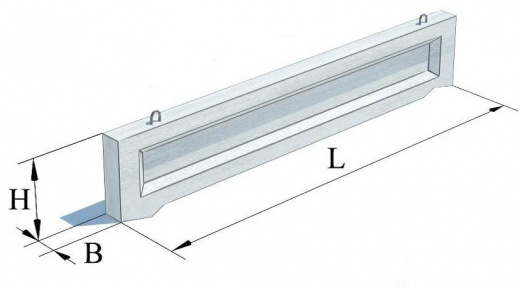

Балки железобетонные 2БСО 12-5к7т – железобетонные бруски с предварительным напряжением, используемые в кровельном строительстве зданий с плоской или скатной крышей. Пролет перекрытия достигает 12 метров. Расчетная эквивалентная равномерно-распределенная нагрузка, составляет не менее 850 кгс/кв. м. В расчет также взяты длительно-действующие статические и динамические нагрузки от веса покрытия, снега, веса инженерно-технических коммуникаций, транспортеров и прочих элементов. Балки данной серии относятся к усовершенствованным изделиям, которые учитывают повышенные расчетные сопротивления арматуры. Подобная конструкция способна воспринимать разного рода нагрузки, не теряя устойчивость и несущую способность даже в условиях высокой сейсмической активности (до 9 баллов по шкале Рихтера).Конструктивно балка представляет собой стержень горизонтальной ориентации двутаврого сечения. Концы балок не имеют углублений и запроектированы с учетом опирания на железобетонные колонны. Минимальная величина опоры составляет 130 мм. Образуемые швы замоноличивают цементным раствором прочности М400.
Горизонтальные стропильные балки 2БСО 12-5к7т рекомендованы к установке в зданиях с типовой схемой плоской или малоуклонной кровле. К верхнему поясу балок допускается монтировать пути подвесных подъемно-транспортных кранов, тельферов или иного оборудования грузоподъемностью не более 5 тонн. Их соединение осуществляется посредством стальных подвесок и закладных деталей. Оптимально балки монтировать в отапливаемых зданиях с пролетом до 12 метров.

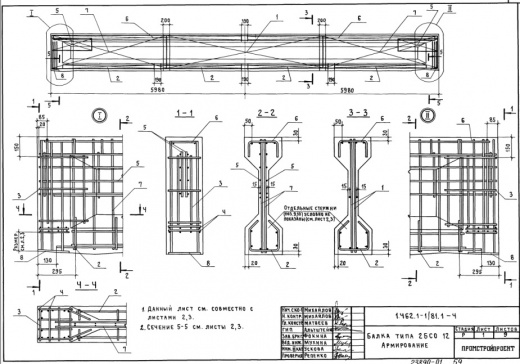

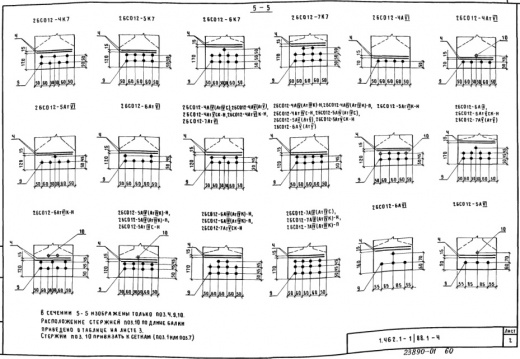

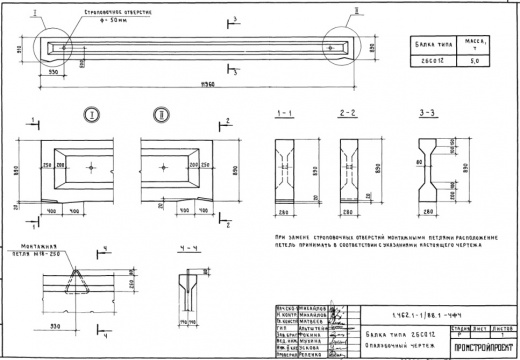

Балки 2БСО 12-5к7т изготавливаются согласно Серии 1. 462.1-1/88.
Условные обозначения:
2БСО 12-5к7т :
- 2 – порядковый номер балки или типоразмер. Группа 2 относится к зданиям с плоской или скатной (малоуклонной) кровлей.
- БСО – буквенный индекс, который указывает на тип конструкции. Балка стропильная для зданий со скатной кровлей.
- 12 – размер перекрытия пролета, указанный в метрах (число округляется до целого числа и записывается для удобства чтения в дециметрах).
- 5 – номер группы несущей способности балки.
- к7-арматурные канаты-спиральные, семипроволочные класса 7;
- т-тип бетона (тяжелый)
