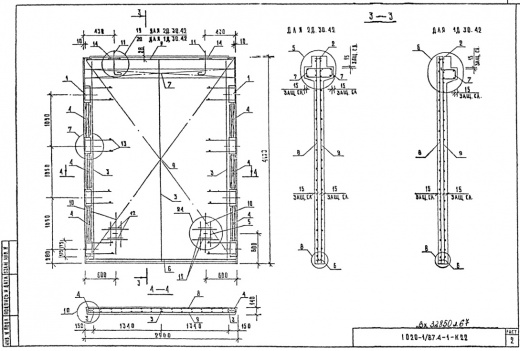

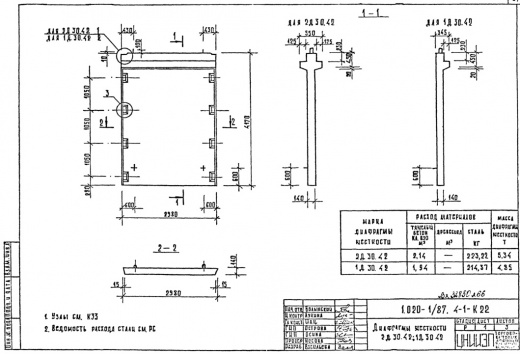

В каркасных зданиях гражданского и индустриального назначения необходимы порой особые вертикальные элементы несущего назначения. Их называют диафрагмами жесткости, которые рекомендованы для восприятия горизонтальных нагрузок и передаче их на колонны и фундаменты. Диафрагмы жесткости 2 ДП 30.42 производятся по серии 1.020-1/87.
Конструкция диафрагм 2 ДП 30.42 также воспринимает приложенные к ней вертикальные нагрузки от ригелей, плитных перекрытий, лестничных маршей и тп. Серия 1.020-1/87. выпуск 4-1 включает в себя номенклатуру железобетонных диафрагм, которые используются в зданиях высотой от 2 до 16 этажей, с пролетами от 3 до 9 метров.

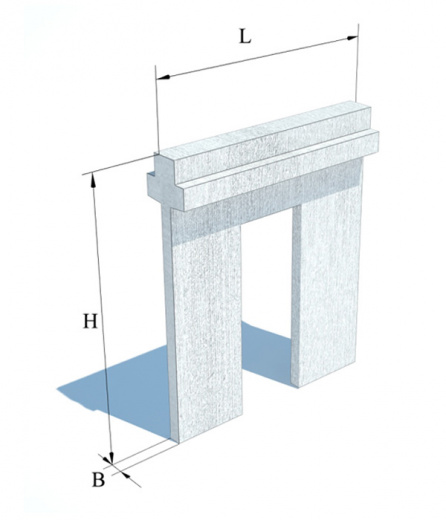

Диафрагма жесткости 2 ДП 30.42 - вертикально установленные между колоннами на всю высоту здания внутренние стеновые панели, у которой в верхней части располагается полка для опирания плит перекрытий.
Диафрагма жесткости связывает между собой и друг с другом панели и колонны, обеспечивая пространственную жесткость здания. Их расставляют в здании в обоих направлениях так, чтобы пересекались и образовывали в плане букву " Г " или " Т ". Их крепят с колоннами не менее чем в трёх точках по высоте сваркой закладных деталей.
Диафрагмы жесткости устанавливают на ленточные фундаменты (чаще монолитные).
Условные обозначения:
Диафрагма жесткости 2 ДП 30.42:
- 2ДП - диафрагма двухоплочная с проёмом расположенным посередине;
- 30 - длина, указывается в дециметрах с округлением до целого числа;
- 42 - высота, указывается в дециметрах с округлением до целого числа.
