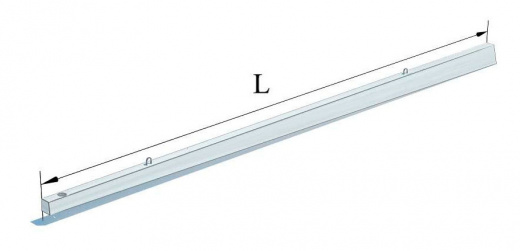

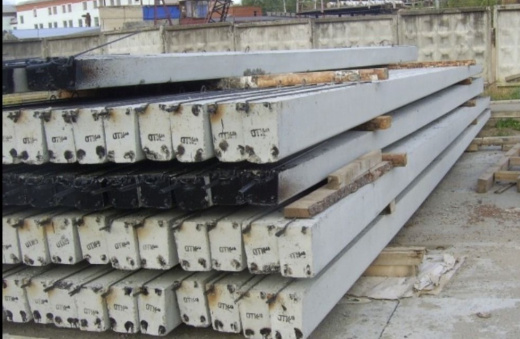

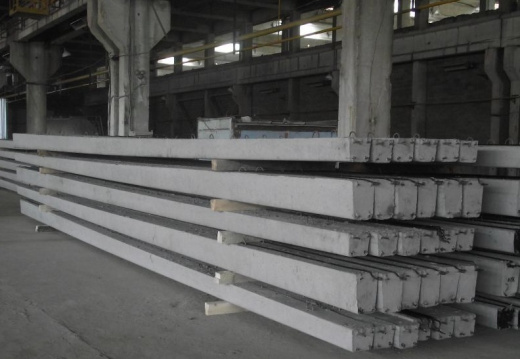

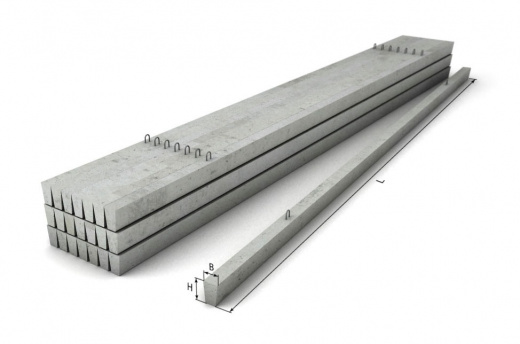

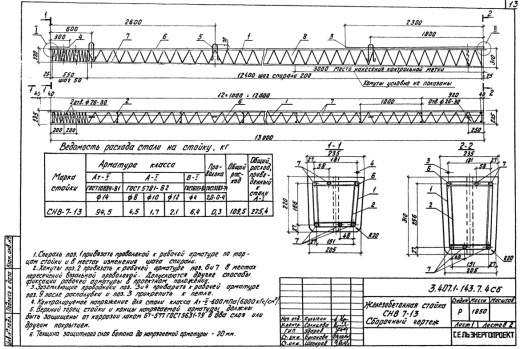

Стойка напряженная вибрированная СНВ 7-13

Стойки железобетонные СНВ 7-13 используют в качестве основных опор ЛЭП. Без электричества невозможно нормальное проживание человека. Станции ТЭЦ и ГРЭС между собой соединяются линиями электропередач. С учетом того, что в сети очень высокое напряжение, их прокладка производится на значительной высоте. Это позволяет обеспечить высокую безопасность их эксплуатации. Стойки СНВ 7-13 железобетонные стержни прямоугольного сечения. Изготавливают данные элементы только из железобетона, так как для таких сооружений требуется высокая прочность, надежность и долговечность. Например, ранее опоры ЛЭП были деревянными. Их срок "работы" был небольшим, кроме того, низкая огнестойкость дерева приводила к частым авария и перебоям подачи электроэнергии. Современные железобетонные стойки СНВ 7-13 имеют значительные габаритные размеры и массу, что не экономично при их транспортировке. Однако прочность и высокая стойкость к действию внешней среды являются основными преимуществами данных изделий

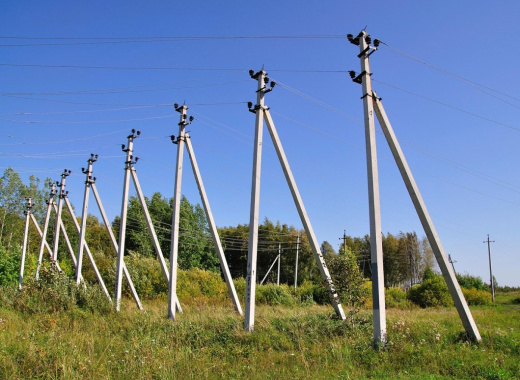

Стойки СНВ 7-13 применяют для строительства опор ЛЭП напряжением до 10 кВт. Как правило, используется двухцепная прокладка проводов. Данные изделия допускается устанавливать как линии освещения и опоры для отдельных фонарей. Высокая безопасность их эксплуатирования достигается путем обустройства заземления. Для этого столбы имеют специальные закладные детали из металла, к ним подсоединяют детали заземления. Расстояние между опорами может достигать 250 метров. Масса натянутых проводов равномерно распределяется. Эти изделия отлично "работают" в условиях сильного ветра и гололеда, поэтому их применение допускается практически во всех регионах России.

Устанавливают данные стойки на подпятники, что повышает устойчивость установленных и нагруженных ЖБ-элементов при "работе" в условиях "слабых", водонасыщенных и прочих грунтов. Также используют анкерные плиты. Все ЖБ-стойки СНВ 7-13 подлежат многоуровневому контролю качества.

Стойки СНВ 7-13 вкапывают в землю на глубину не менее чем на 2-3 м. Заглубленная часть подвергается действию агрессивной щелочной среды почвы, а также сдавливающим деформация в результате морозного изучения грунтов, поэтому нижняя часть обрабатывается особо тщательно. Бетон должен отвечать требованиям по морозостойкости – не менее 200 циклов замораживания и последующего размораживания. Обязательно контролируется водонепроницаемость стоек – марка не менее чем W6-W8. За счет дополнительной гидрофобной защите готовые изделия проявляют высокую стойкость к действию водно-щелочной среды. Часто применяют специальный "энергетический" бетон.Стойки СНВ 7-13 сразу готовы к установке и прокладка по ним траверс с линиями электропередач. Не требуется шлифовка, окраска или иная подготовка поверхности.

Условные обозначения:

• СНВ - стойка железобетонная;
• 13- длина, указывается в дц;
• 7- изгибающий момент.
