    Звено круглое ЗКП 5.200

    Главная
    —
    Элементы дорожного строительства и ограждения
    —
    Звенья круглых водопропускных труб с плоским опиранием
    —Звено круглое ЗКП 5.200
    Звено круглое ЗКП 5.200
    Звено круглое ЗКП 5.200
    Звено круглое ЗКП 5.200
    Звено круглое ЗКП 5.200
    Звено круглое ЗКП 5.200
    Звено круглое ЗКП 5.200
    Звено круглое ЗКП 5.200
    Звено круглое ЗКП 5.200
    В наличии
    Арт. 1346
    Характеристики
    Длина (l), мм
    —
    1500
    Масса, т
    —
    4.30
    Толщина стенки (t), мм
    —
    140.00
    Диаметр внутренний (d), мм
    —
    2000.00
    Звено круглое ЗКП 5.200
    78300 руб.
    В корзину
    Задать вопрос
    Ответим на вопросы по цене, срокам производства и условиям доставки 8 (863) 229-76-34, 1@2563457.ru
    • Описание
    • Документы
    • Как купить
    • Оплата
    • Доставка
    • О заводе

    Звенья круглых водопропускных труб ЗКП 5.200 - прочные железобетонные элементы, выпускаемые по серии 3.501.1-144. Строительство водопропускных труб, применяемых в автодорожных и железнодорожных насыпях, считается обязательным. Их основное предназначение – транспортировка сточных и атмосферных вод. Это обеспечивает безопасную и надежную эксплуатацию дорожного сооружения. Водоток формируется из звеньев круглых труб ЗКП 5.200, откосных стенок, открылок и подпорных элементов. Звено трубы – это специальные железобетонные изделия, которые конструктивно выглядят как цилиндры с плоскими бетонными "ножками". Конструкция трубы может предусматривать наличие одного, двух или трех очков. Особое устройство опоры позволяет строить водовод без применения фундаментных блоков, что удешевляет строительный проект, а значит, это имеет практическое и экономическое обоснование. Достаточно обустроить подсыпку из песчано-гравийной смеси толщиной 10-15 см. Реже делают монолитный фундамент. Фиксация звена в сооружении производится также за счет значительной массы самого элемента, поэтому его сдвиг исключен. Благодаря применению высокопрочных и качественных материалов готовые изделия могут эксплуатироваться в условиях агрессивной среды, а также под значительными вертикальными нагрузками.

    Звенья круглых водопропускных труб ЗКП 5.200 используют при строительстве водотоков периодического и постоянного действия автодорожных и железнодорожных насыпей. Средняя скорость пропуска водной среды может достигать до 15 м3/с. За счет небольшого отверстия трубы не могут пропускать большое количество воды. Однако за счет высокой прочности данные железобетонные изделия могут быть установлены на равнинной местности районов с сейсмической активностью до 9 баллов по шкале Рихтера. Толщина стенки звеньев рассчитывается из условия долговечной работы водосборной системы под колоссальными вертикальными нагрузками.

    Элементы работают в агрессивных условиях, при этом целостность земляного полотна не нарушается, и поэтому они считаются наиболее безопасным в эксплуатации. Звенья ЗКП 5.200 могут формировать трубу требуемой длины, достаточно составить два-три элемента. Прочность, надежность и долговечность – главные характеристики круглого водовода, который построен с применением звеньев марки ЗКП 5.200. Это позволяет восполнить любые нужды дорожного строительства.

    Звенья водопропускных труб изготавливаются из конструкционного тяжелого бетона плотностью не ниже 2200 кг/м3, класс бетона по прочности на сжатие В 30 и В 35, В 20 для блоков откосных стенок и фундаментов, по водонепроницаемости W 6 и W 8, марка бетона по морозостойкости F 200 и F 300, с улучшенной структурой бетона.

    Круглые железобетонные трубы и трубы с плоским опиранием применяются в строгом соответствии с расчётными высотами насыпей ( с учётом характеристики качества грунтов основания и типа фундамента). На периодически действующих водостоках без процессов наледеобразования в районах с умеренными и суровыми климатическими условиями.

    Область по высоте насыпи:

    • под автомобильными дорогами до 4,5 метров;
    • под железными дорогами до 3,0 метров.

    Условные обозначения:

    Звено круглых водопропускных труб ЗКП 5.200

    • ЗКП – звено круглое с плоским опиранием.
    • 5 – типоразмер (первая группа, отражает размер несущей способности).
    • 200 – длина (значение округлено до целого числа и для удобства чтения записано в дециметрах).

    Толщина стенки звена 140 мм.

    Вес 4,3 т.

    Документы

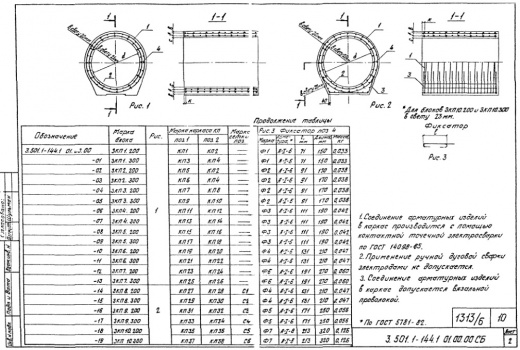

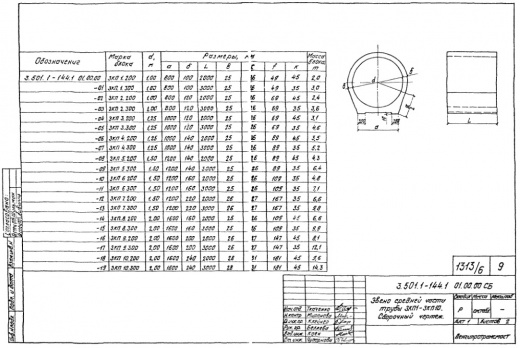

    Скачать сборочный чертеж
    Скачать чертеж
    Серия 3.501.1-144. Трубы водопропускные круглые железобетонные сборные для железных и автомобильных дорог. Выпуск 1. Индустриальные изделия.
    ШИФР 1484. Трубы водопропускные круглые железобетонные сборные для железных и автомобильных дорог. Выпуск 0-1. Трубы для железных дорог
    ОСТ 35-27.0-85. Звенья железобетонные круглых и прямоугольных водопропускных труб под железные и автомобильные дороги
