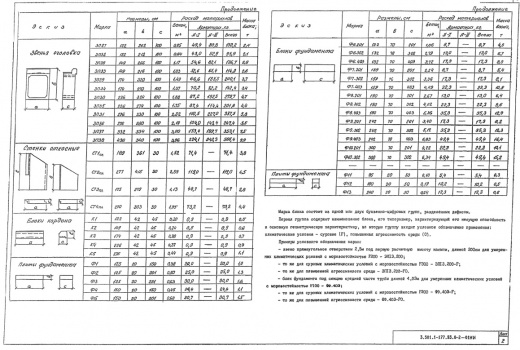

Звено ЗП 29.100-F (Блок №104) АхБ=1500х2500 мм

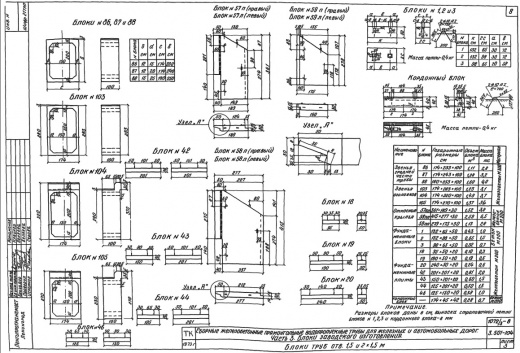

Звено оголовка прямоугольной трубы ЗП 29– F (А х Б = 1500 х 2000) изготавливается по серии 3.501.1-177.93. Звено оголовка прямоугольной трубы ЗП 29 – прочное бетонное изделие, которым начинается и заканчивается сборная водопропускная труба. Оголовки звеньев не только направляют поток воды, но и препятствуют раздвижке насыпи вдоль трубы и расхождению стыков между звеньями. По своей конструкции звено оголовка схоже с рядовым звеном, но имеет кордонный выступ, который поддерживает грунт сверху, благодаря чему практически исключено попадание грунта насыпи в трубу.

Также с оголовочным звеном стыкуются откосные стенки, защищающие насыпь от сползания грунта сверху.

По сборным трубам происходит безнапорный или полунапорный пропуск воды под земляным полотном при пересечении периодически или постоянно действующих водотоков. Прямоугольные трубы из звеньев применяются при большом расходе воды, так как отверстие звена 1500 мм позволяет пропускать значительные объемы жидкости.

Раструбный оголовок водопропускной трубы, как правило, состоит из нескольких звеньев. Оголовочные звенья ЗП 29 укладываются на составные или монолитные фундаменты аналогичные фундаментам для средней части трубы. Он может быть повышенным и состоять из трех звеньев высотой на полметра больше рядовых звеньев. При этом переднее входное звено снабжено специальным выступом для стыкования с откосными стенками. Откосные стенки стыкуются под углом 20 градусов к продольной оси сооружения.

Простота исполнения и монтажа, долговечность и практичность значительно расширяют сферу использования сборных водоотводов. Прямоугольные трубы из звеньев малозатратны по содержанию и ремонту, при этом превосходя по водопропуску прочие сооружения. Качество материалов и универсальность позволяет использовать прямоугольные водоотводы в различных климатических условиях кроме районов с температурой наружного воздуха ниже минус 40 градусов Цельсия. На водотоках с возможным образованием наледей сборные бетонные водоотводы не устраиваются.

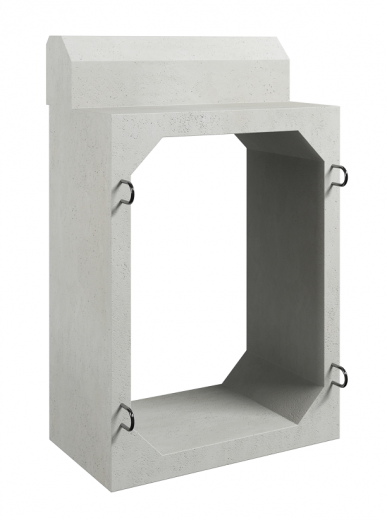

Звено выглядит как бетонный прямоугольный короб с широким отверстием, края которого скошены для лучшего пропускания водного потока.

Звенья оголовков ЗП 29 армируются сварными каркасами из горячетканной стали высокого класса A-I. Предварительная антикоррозийная обработка металлических деталей предохраняет изделия от быстрого разрушения под воздействием влаги и агрессивных веществ.

Сварной блок состоит из стальных (A-III и A-I) сваренных плоских каркасов, которые при совместной работе с бетоном придает изделию большой запас прочности.

Благодаря такому упрочнению звенья легко выдерживают давление грунта насыпи и практически не чувствительны к временным нагрузкам и динамическим колебаниям. Использование труб из прямоугольных звеньев безопасно в районах с расчетной сейсмичностью до 9 баллов.

Железобетонным звеньям надлежит долгое время эксплуатироваться в недружелюбной к бетону водной среде. Для того чтобы бетон отличался повышенной водонепроницаемостью класса W6 в него добавляются различные пластифицирующие присадки. Серия 3.501.1-177.93 предполагает повышенный класс морозостойкости для звеньев, которые предназначены выдерживать значиетльные перепады температур - бетон F200 или F300.
