Звено ЗП 3.100-F (Блок №82) АхБ=1000х1500 мм

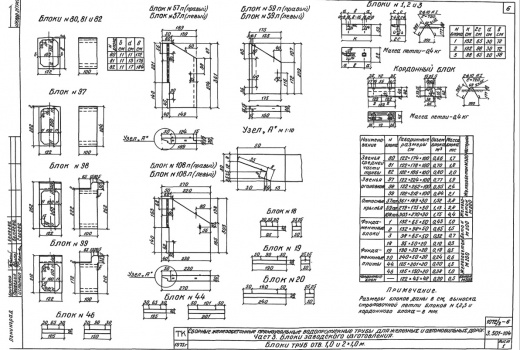

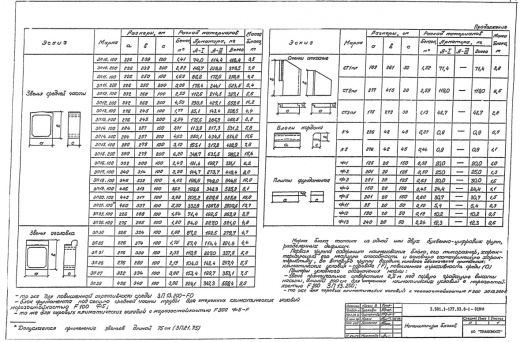

Звено прямоугольное ЗП 3.100 – F (А х Б = 1000 х 1500) по серии 3.501.1-177.93. Трубы водопропускные железобетонные прямоугольные сборные для автомобильных и железных дорог, длиной 100 см, масса 2,00 т. Звено прямоугольное ЗП 3.100 – F предназначенные для применения под насыпями автомобильных и железных дорог в суровых климатических условиях в районах с расчётной сейсмичностью до 9 баллов на постоянных и периодически действующих водотоках при отсутствии наледи.

Звенья прямоугольных труб ЗП 3-100 – это неизменный атрибут водотоков периодического и постоянного действия. Изготавливают звенья из высокопрочного армированного бетона с расчетом на восприятие колоссальных нагрузок от выше расположенного грунта дорожной насыпи (именно под ней располагают водосборные трубы). Высота сооружения может достигать 19-20 метров, поэтому водовод работает в условиях суровых нагрузок. Конструктивно элементы выглядят как прямоугольные звенья с отверстием той же формы. Толщина стенок рассчитывается таким образом, чтобы обеспечить нормальную работу водовода, без каких-либо разрушений и вмешательств на укрепление конструкции или ее ремонт и обслуживание.

Водосборные системы с применением звеньев прямоугольных труб марки ЗП 3-100 используются в дорожных насыпях авто- и железных дорог, где требуется отвод большого объема атмосферных вод. Дорожные сооружения не могут эксплуатироваться без водосборных систем, так как подмытие насыпи приводит к ее быстрому разрушению и выходу из строя. Чаще всего звенья труб марки ЗП применяются для водотока постоянного действия. Высота насыпи может достигать 20 метров – для автомобильных дорог, и 19 метров – для железнодорожных сооружений. Звенья прямоугольных труб ЗП 3-100 производят методом вибропрессования, часто применяют технологии центрифугирования. Основной материал – тяжелый бетон на основе портландцементов марки прочности М400 и мелкозернистых инертных наполнителях. Бетон берется класса прочности В30. Очень важно, чтобы бетон отвечал всем требованиям морозостойкости, водонепроницаемости и трещиностойкости, так как звенья труб эксплуатируют в условиях внешней среды различной агрессивности. Допускается использование бетона стойкого к температурным перепадам, берется марка F300. Поглощение влаги допускается не более 4% по объему изделия, то есть водонепроницаемость должна соответствовать марке W6. Повышение свойств пластичности бетона и его стойкости к химически агрессивным средам производится путем введения в исходный состав пластифицирующих, воздухововлекающих и газообразующих добавок.Повышение прочностных характеристик в соответствии с данными технического проекта достигается путем выполнения армирования изделий стальными конструкциями. Для этого из арматурной проволоки (элементы не подвергают предварительному напряжению) изготавливают сварные пространственные каркасы. Используется сталь класса А-300 по ГОСТ 5781-82. Качественное армирование гарантирует нужную жесткость и прочность конструкции водотока, поэтому допускается применение сооружения в условиях высокой сейсмической активности – до 9 баллов по шкале Рихтера. Для выполнения монтажных работ звенья труб имеют такелажные петли, по условиям проекта петли могут не предусматриваться. Элементы изготавливают из горячекатаной проволоки. Все металлические компоненты подвергают антикоррозионной защите.
